一、概述
貯壓懸掛式超細干粉滅火裝置（以下簡稱滅火裝置），是廣東振興消防設備有限公司（以下簡稱本公司）生產的高效環保型新一代消防產品。其充裝的ABC超細干粉滅火劑無毒、無害，對保護物無腐蝕，對人體皮膚和呼吸道無刺激，滅火迅速，效率高，是哈龍滅火劑的理想替代品。該產品結構簡單、性能可靠、安裝方便、占用空間小、施工周期短，具有手動啟動和自動啟動功能。同時可以在非封閉空間實現局部保護，即可單體安裝局部應用，又可組合安裝聯動實現全淹沒應用或分區應用。與氣體、細水霧等滅火系統相比之下大大簡化，施工簡單，造價便宜。

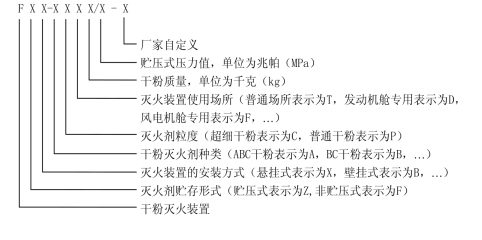

二、型號編制方法
1、規則說明
示例：
充裝ABC超細干粉10kg，振興牌貯壓懸掛式，用于普通場所，貯存壓力為1.2MPa的干粉滅火裝置，其型號為： FZX-ACT10／1.2。
充裝ABC超細干粉9kg，振興牌非貯壓懸掛式，用于普通場所的干粉滅火裝置，其型號為： FFX-ACT9。
三、結構特點

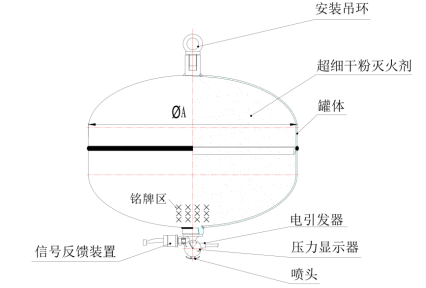

懸掛式干粉滅火裝置主要由貯粉罐體、感溫釋放組件、壓力顯示器、電啟動裝置、信號反饋裝置、安裝連接板或吊環。見下圖。
粉罐內充裝ABC超細干粉滅火劑，驅動氣體為氮氣。
四、滅火機理及控制方式
1、滅火機理
干粉滅火劑主要通過在加壓氮氣的作用下，使噴出的粉霧與火焰接觸、混合時發生的物理、化學作用來滅火。一是超細干粉中的無機鹽的揮發性分解物，與燃燒過程中燃料所產生的自由基或活性基團發生化學抑制和副催化作用，使燃燒的鏈反應中斷而滅火；二是超細干粉的粉末落在可燃物表面外，發生化學反應，并在高溫作用下形成一層玻璃狀覆蓋層，從而隔絕氧氣，進而窒息滅火。其次，還有部分稀釋氧和冷卻作用。
由于超細干粉粒徑小、流動性好、能在空氣中懸浮一定的時間，因此既能應用于相對封閉的空間全淹沒自動滅火，也可以應用于開放場所局部保護自動滅火。
2、 控制方式
該裝置的操作簡單、可靠，設有自動、手動及溫控三種啟動方式。
（1）自動啟動：火災時，火災報警控制系統探測到火情，經報警滅火控制器確認并發出滅火指令給模塊，輸入/輸出模塊動作接通啟動模塊，滅火裝置上的啟動裝置接通電流，致使感溫釋放組件中的感溫玻璃球受熱膨脹破裂，開啟感溫釋放組件噴放滅火劑滅火。輸入/輸出模塊將啟動信號反饋給火災報警控制系統。
（2）手動啟動：當滅火系統處于手動控制狀態，火災發生時，手動啟動火災報警控制器上的手動啟動按鈕，輸入/輸出模塊動作接通啟動模塊，滅火裝置上的啟動裝置接通電流，感溫釋放組件中的感溫玻璃球受熱膨脹破裂，開啟感溫釋放組件噴放滅火劑滅火。輸入/輸出模塊將啟動信號反饋給火災報警控制系統。
（3）溫控啟動：當保護空間的溫度上升到玻璃球的動作溫度，玻璃球內感溫液體膨脹，玻璃球破碎，開啟噴頭噴放滅火劑滅火。
五、設計說明
1、滅火裝置既可適用于全淹沒滅火，也可適用于局部應用滅火，設計使用超細干粉滅火裝置時應參考GB5034《干粉滅火系統設計規范》。全淹沒滅火時，應根據保護空間或保護對象的狀況、大小進行計算，選擇適宜規格的滅火裝置，均布懸掛在保護區上方；局部應用滅火時，應根據保護對象的大小選擇適宜規格的滅火裝置，懸掛在保護對象上方，確保滅火裝置噴射時滅火劑能覆蓋保護物。
2、適用范圍：
a、 撲救A類火災：如棉、木、麻、紙、橡膠、塑料、煙草等可燃固體火災。
b、 撲救B類火災：如原油、重油、柴油、汽油、有機溶劑等可燃液體、可熔化固體火災。
c、 撲救C類火災：如煤氣、天然氣、乙炔等可燃氣體火災。
d、 撲救E類火災：如機房、變電站、電纜隧道、電纜井溝等場所帶電設備火災。
六、主要性能參數
型號 | 滅火劑凈量 | 壓力 | 噴射時間 | 啟動方式 | 局部應用面積 |
FZX-ACT2/1.2 | 2 kg | 1.2MPa（20℃） | ≤5S | ①電引發器 (DC24V/0.96A) ②動作溫度68°C | 6 M2 |
FZX-ACT3/1.2 | 3 kg | ≤5S | 9 M2 | ||
FZX-ACT4/1.2 | 4 kg | ≤5S | 11 M2 | ||
FZX-ACT5/1.2 | 5 kg | ≤5S | 14 M2 | ||
FZX-ACT6/1.2 | 6 kg | ≤10S | 16 M2 | ||
FZX-ACT7/1.2 | 7 kg | ≤10S | 18 M2 | ||
FZX-ACT8/1.2 | 8 kg | ≤10S | 20 M2 | ||
FZX-ACT10/1.2 | 10 kg | ≤10S | 22 M2 | ||
全淹沒滅火能力 | 120g / m3 | ||||
1.滅火劑：ABC超細干粉滅火劑； 2.驅動氣體：氮氣； 3.公稱壓力：1.2MPa； 4.滅火裝置規格：3kg , 4kg , 5kg , 6kg , 8kg , 10kg； 5.滅火能力：滅B、C類火效能:120g/ m3，滅A類火效能:120g/ m3； 6.工作電壓：DC24V； 7.最小啟動電流：500mA； 8.感溫玻璃球公稱動作溫度：68℃。其它溫度等級需要特別訂貨。 | |||||
七、安裝
（1）裝置安裝：裝置到達現場后打開包裝紙箱或木箱，根據清單清點物品是否齊全，規格與所訂貨規格是否一致，無問題后取出裝置根據圖紙要求，按下圖樣式安裝在防護區內，全淹沒保護時裝置應在防護區內均勻分布，局部應用時，裝置應安裝于所需保護的正上方。
警告！滅火裝置必須安裝在適當的地方，使它們不會遭受突然、意外的損壞或移動。如果有必要，可以安裝保護設施以防止其受到意外的損壞或移動！調試完畢之前不得將裝置接入控制系統！

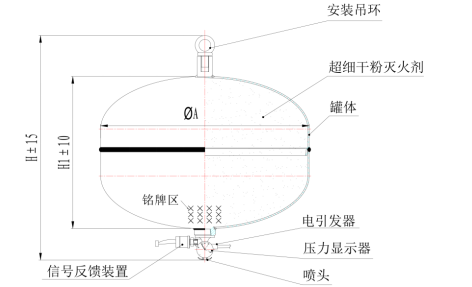

吊環固定懸掛式干粉滅火裝置安裝示意圖
型號規格 | 容積（L） | H（mm） | H1（mm） | ?（mm） |
FZX-ACT2/1.2 | 5 | 157 | 297 | 230 |
FZX-ACT3/1.2 | 6.3 | 189 | 329 | |
FZX-ACT4/1.2 | 8 | 229 | 369 | |
FZX-ACT5/1.2 | 10 | 199 | 340 | 300 |
FZX-ACT6/1.2 | 12.5 | 235 | 375 | |
FZX-ACT7/1.2 | 15 | 270 | 410 | |
FZX-ACT8/1.2 | 16 | 265 | 405 | 314 |
FZX-ACT10/1.2 | 20 | 316 | 455 |
八、系統的檢查及維護和人員培訓
1. 檢查及維護
1、每月應對裝置進行兩次檢查，并應按要求填寫檢查記錄，檢查內容及其要求應符合下列規定：
a) 滅火裝置及火災報警控制系統組件，不得發生移位、損壞和腐蝕，保護層完好。
b) 貯壓懸掛式超細干粉滅火裝置壓力指示器應指示在綠色區域內。
c)裝置各硬連接部位應無變形或機械損傷。
2、每年至少對滅火系統進行一次全面檢查。檢查的內容和要求除按月檢的規定外，尚應符合下列規定：
a) 防護區的分布情況、防護區或保護對象的用途及可燃物的種類、數量、情況，應符合設計要求。
b) 滅火裝置安裝支架的固定，應無松動。
c) 對滅火系統進行一次模擬自動啟動試驗。
2. 人員培訓
（1）用戶應對所有可能要擔任檢查、使用和維護該系統的人員進行嚴格全面的培訓。
（2）用戶在維護、檢查及人員的培訓方面，本公司負責提供技術服務。必要時可來人來函與本公司聯系。
